Lista de Elementos

Para criar produtos no plugin Builder é necessário conhecer a lista de elementos. Cada elemento possui uma configuração especifica de fitas, furos ou rasgos, sendo assim é muito importante indicar o elemento correto a ser usado em cada situação.

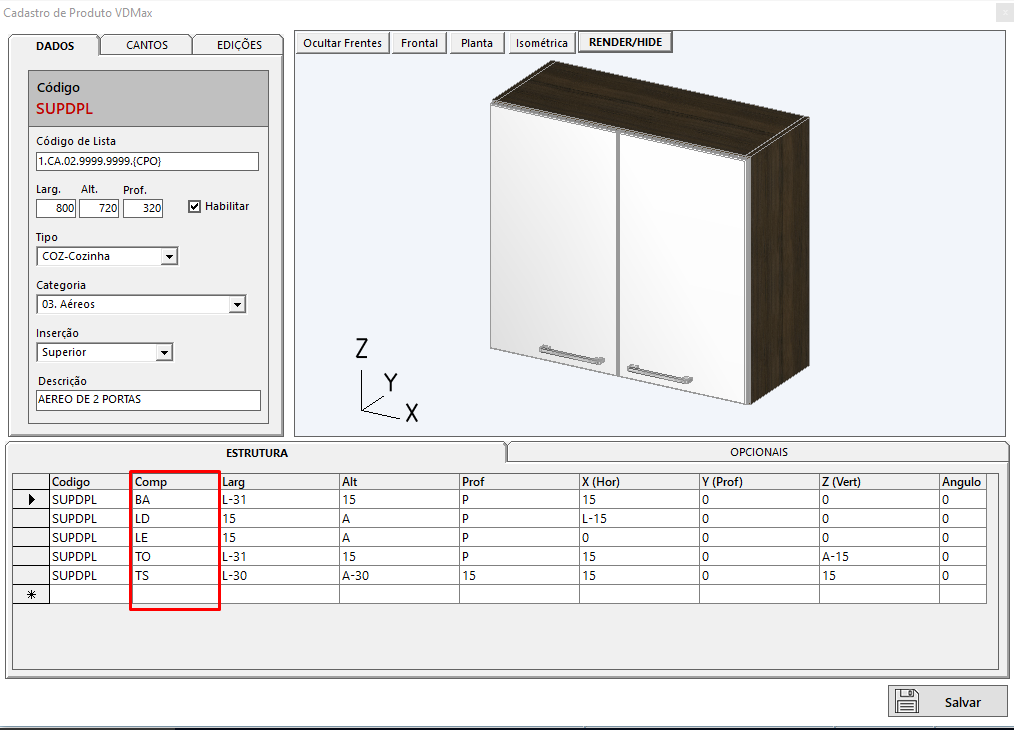

Na tela de cadastro de Produto, deve-se utilizar apenas a sigla de cada Elemento, conforme demonstrado na tela abaixo.

Caixaria.

BA - Base, BAI - Base de Balcão, BAS - Base de Aéreo, BI - Base Intermediária, TO - Topo, PT - Prateleira, TP- Tampo, TVH - Travessa Horizontal

Elemento é calculado pelos eixos LxP e espessura em A. O Sentido do veio padrão é na horizontal

LE - Lateral Esquerda, LD - Lateral Direita,  LEI - Lateral Esq. Balcão, LDI - Lateral Dir. Balcão.  LES - Lateral Esq. Aéreo, LDS - Lateral Dir. Aéreo.  LA - Lateral Interna, DV - Divisão Vertical, CO- Colunas/Arremates

Elemento é calculado pelos eixos AxP e espessura em L. O Sentido do veio padrão é na vertical

TS - Traseiro/ Fundo de Módulo, FF - Frente Falsa AF - Afastador

Elemento é calculado pelos eixos AxL e espessura em P. O Sentido do veio padrão é na vertical

TVV- Travessa Vertical, RP- Rodapé, ESP- Espala TI- Travessa de instalação (retalhos)

Elemento é calculado pelos eixos LxA e espessura em P. O Sentido do veio padrão é na horizontal

Peças Especiais

BACL- Base Canto L , PTCL - Prateleira Canto L, TOCL- Base Canto L , BACL-C - Base Canto L c/ Chanfro, PTCL-C - Prateleira Canto L c/ Chanfro, TOCL-C - Base Canto L c/ Chanfro, BACL-R- Base Canto L c/ Recorte, PTCL-R- Prateleira Canto L c/ Recorte, TOCL-R- Base Canto L c/ Recorte,

Cria uma peça usinada para Canto L  com opção de chanfrar ou recortar a parte de traz, calculado pelo eixo LxP, com espessura no eixo A. Sentido do veio horizontal

BACD - Base Canto Diag., PTCD - Prateleira Canto Diag., TOCD - Base Canto Diag., BACD-C - Base Canto Diag c/ chanfro, PTCD-C - Prateleira Canto Diag c/ chanfro, TOCD-C - Base Canto Diag c/ chanfro, BACD-R - Base Canto Diag c/ Recorte, PTCD-R - Prateleira Canto Diag c/ Recorte, TOCD-R - Base Canto Diag c/ Recorte,

Cria uma peça usinada para Canto Diagonal com opção de chanfro e Recorte na parte de traz, calculado pelo eixo LxP, com espessura no eixo A. Sentido do veio horizontal

TVH45 - Travessa 45º para Canto Diagonal

Cria uma travessa horizontal para Canto Diagonal com a parte de traz chanfrada, calculado pelo eixo LxP, com espessura no eixo A. Sentido do veio horizontal

GVCP- Corpo de Gaveta

Cria um corpo de gaveta com o LxAxP informado, a explosão desse item é feita a partir da tabela de Explosão.

Frentes

PEI- Porta Esquerda Inferior, PDI- Porta Direita Inferior,

Elemento é calculado pelos eixos AxL e espessura em P. O Sentido do veio padrão é na Vertical, puxador na parte superior.

PES- Porta Esquerda Superior, PDS- Porta Direita Superior,

Elemento é calculado pelos eixos AxL e espessura em P. O Sentido do veio padrão é na Vertical, puxador na parte inferior.

PEL- Porta Esquerda Lateral

Elemento é calculado pelos eixos AxL e espessura em P. O Sentido do veio padrão é na Vertical, puxador no lado Direito.

PDL- Porta Direita Lateral

Elemento é calculado pelos eixos AxL e espessura em P. O Sentido do veio padrão é na Vertical, puxador no lado Esquerdo.

GV- Frente de Gaveta, PBI- Porta Basculante ,

Elemento é calculado pelos eixos AxL e espessura em P. O Sentido do veio padrão é na Vertical, puxador na parte Superior.

PB- Porta Basculante

Elemento é calculado pelos eixos AxL e espessura em P. O Sentido do veio padrão é na Vertical, puxador na parte Inferior.

Acessórios

CAB- Cabideiro linear,

Elemento é calculado pelos eixos L

CABCRV- Cabideiro Curvo,

Elemento é calculado pelos eixos LxP

TRLSUP- Trilho Superior,

Elemento é calculado pelos eixos L

TRLINF- Trilho Inferior,

Elemento é calculado pelos eixos L
