Conceitos Básicos

Com a ferramenta geometria é possivel criar formas livres no projeto, como por exemplo: pisos, tetos,vigas, colunas, sancas ,forros de gesso, tampos etc...

Para acessar a ferramenta clique no ícone indicado abaixo localizado na barra de ferramentas.

1) Criando a Primeira Geometria.

Existem 3 ícones na barra de ferramenta que permitem a criação de forma geométrica.

1. Desenha polígonos livremente, quando o ultimo ponto encontrar com o primeiro ponto o polígono será finalizado.
2. Desenha um Retângulo baseado em 2 pontos.
3. Desenha um circulo baseado em 2 pontos.

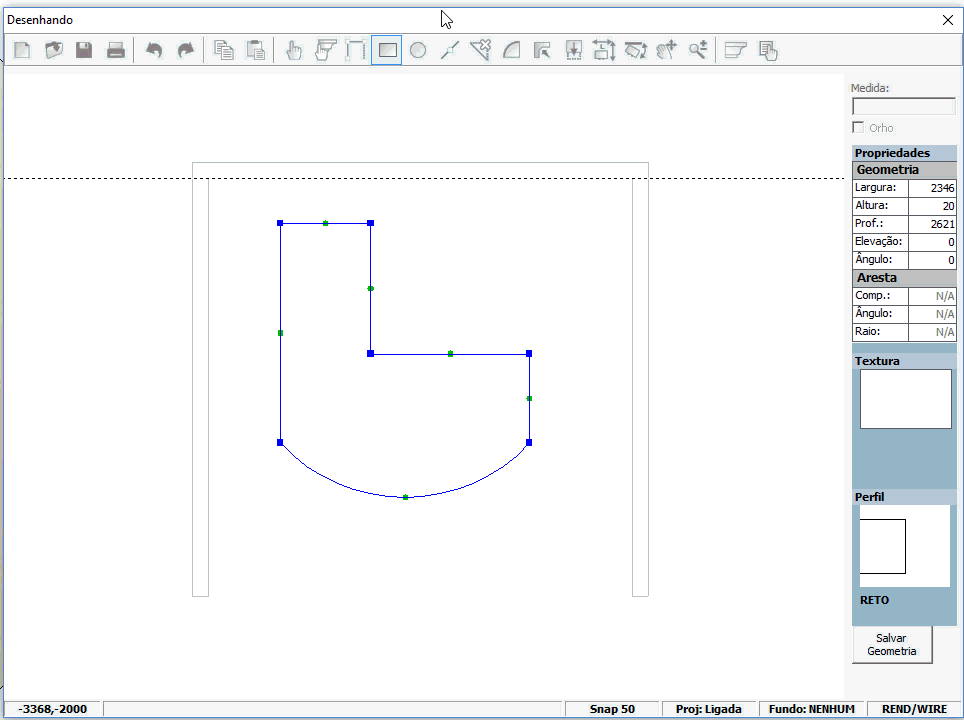

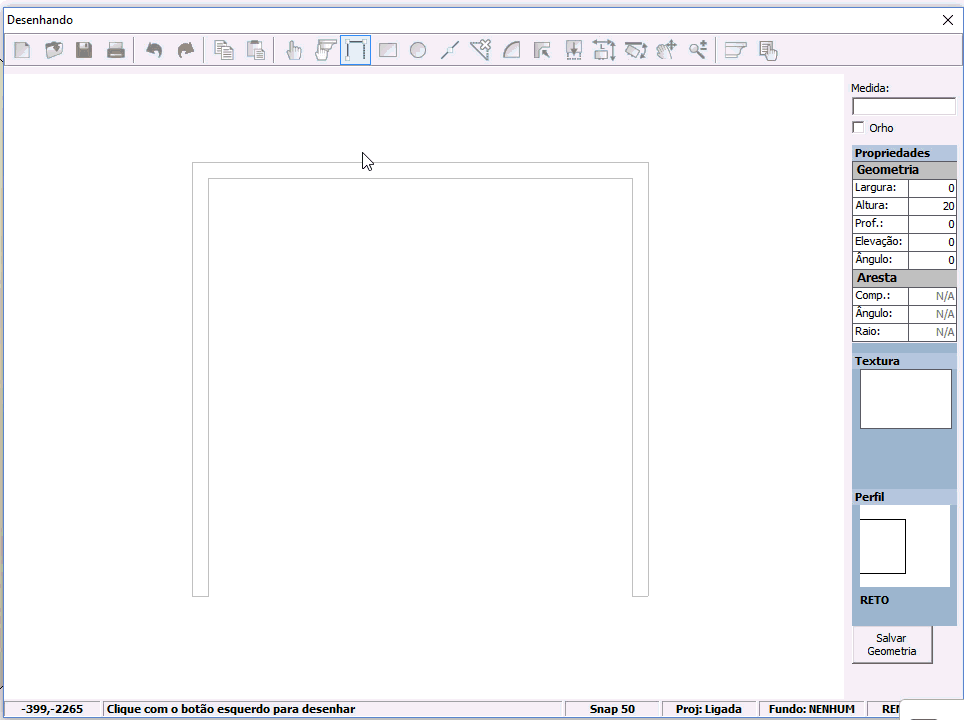

Para desenhar uma forma geométrica basta selecionar umas das 3 opções e definir os pontos, veja no gif animado abaixo:

 2) Composição da geometria.

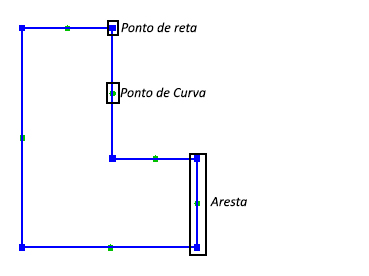

A geometria pode ter 1 ou mais polígonos, cada polígono possui:

1. Aresta: Linha ou arco ligando 2 pontos do Polígono.
2. Ponto de Reta: Ponto azul que defini a união entre duas arestas.
3. Ponto de Curva: Ponto verde localizado no centro de uma aresta.

 3) Movimentando os pontos para editar o polígono.

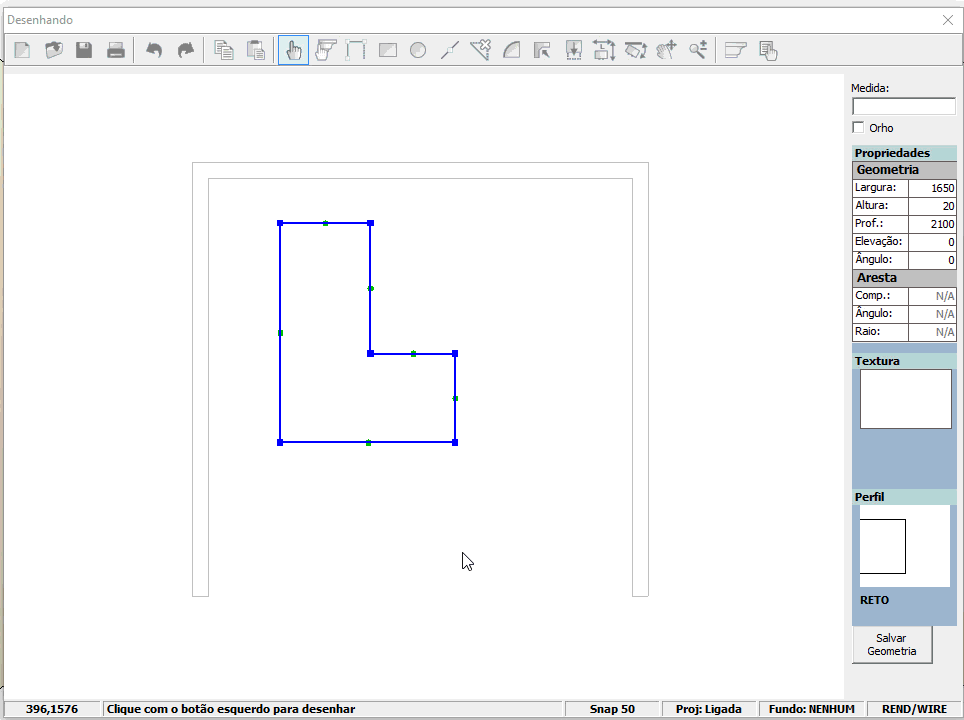

É possivel mover pontos de retas e de curva, veja no gif animado abaixo.

4) Fazendo furos na Geometria.

Sempre que um polígono for criado dentro do outro, o polígono interno será considerado um furo, veja no exemplo abaixo

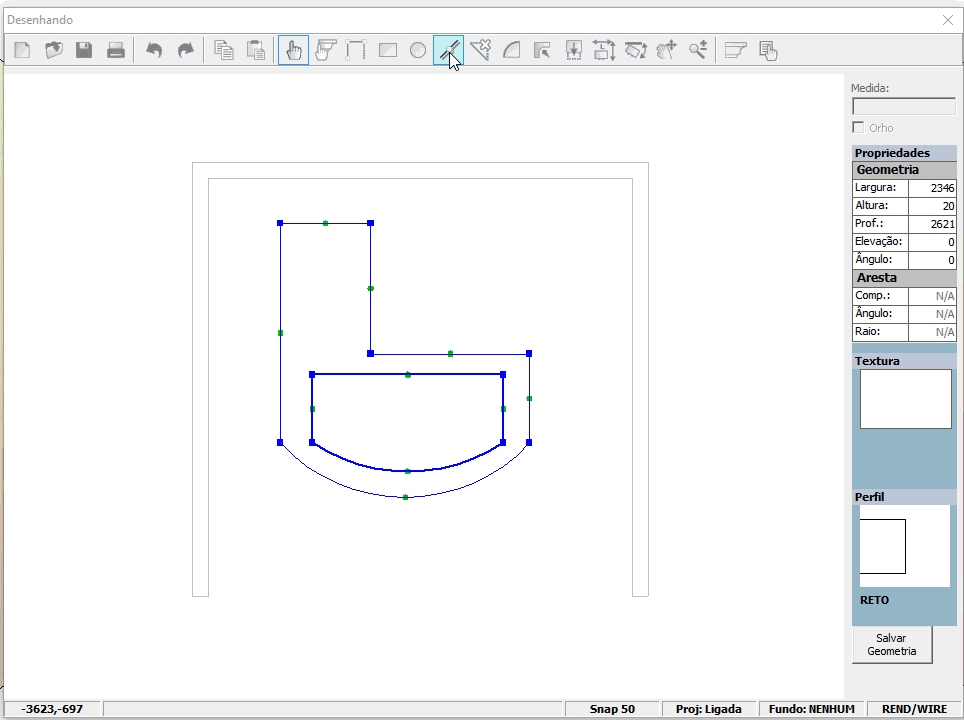

5) Adicionar/Remover Pontos de Reta.

É possivel adicionar/remover pontos em uma Aresta, isso é muito utilizado para alterar a forma geométrica sem a necessidade de recria-la.

1. Adiciona um Novo Ponto de Reta
2. Apaga um ponto de Reta

Veja no gif animado abaixo



6) Movendo Aresta

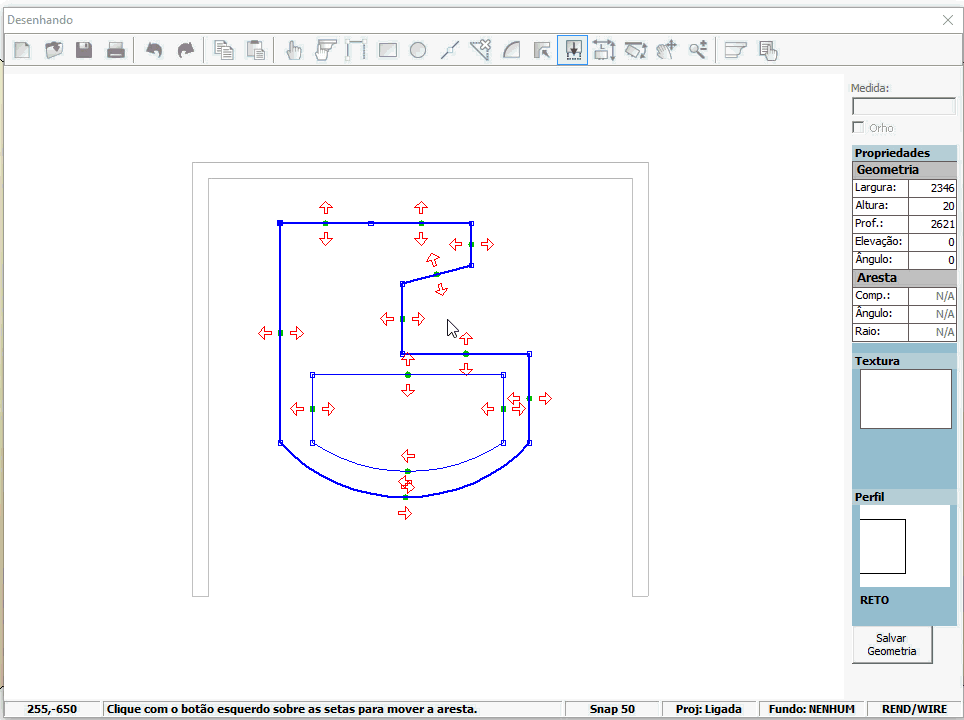

 Além de mover os pontos é possivel também movermos as arestas inteiras, para isso basta acessar a ferramenta indicada abaixo.

 Será solicitado o deslocamento em mm da aresta.

Depois basta clicar nas setas para indicar a direção do deslocamento.

 Observações.

Caso a aresta esteja conectada a uma curva, esta curva será transformada em uma linha reta.

É recomendável mover arestas apenas quando houve arestas distantes uma da outra, arestas muito próximas pode dificultar a seleção da seta vermelha.

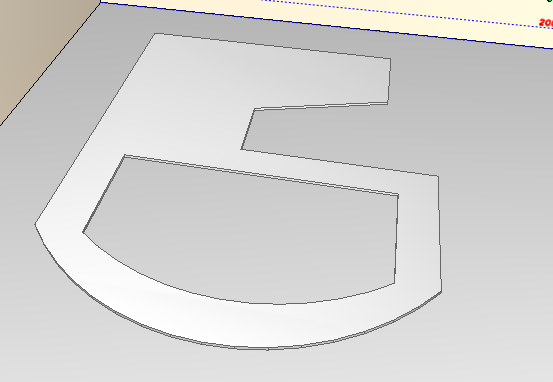

 Veja como a geometria será exibida na cena do VDMax.
