Perfil Geometria

A ferramenta de geometria é bem versátil podemos criar formas livres no projeto, mas podemos alterar a borda dessas geometrias, para isso existe a ferramente perfil de geometria, caso não saiba como usar essa ferramenta clique aqui.

O artigo será separado em duas partes:

• Como acessar e propriedades da tela
• Criando um novo perfil.

Acessando a tela:

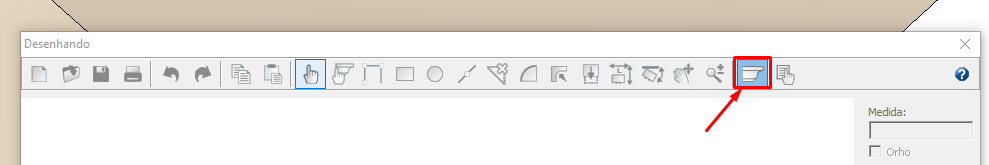

Para acessar a tela de perfil primeiramente deve-se acessar a tela de geometria e clique no botão ilustrado na imagem abaixo:

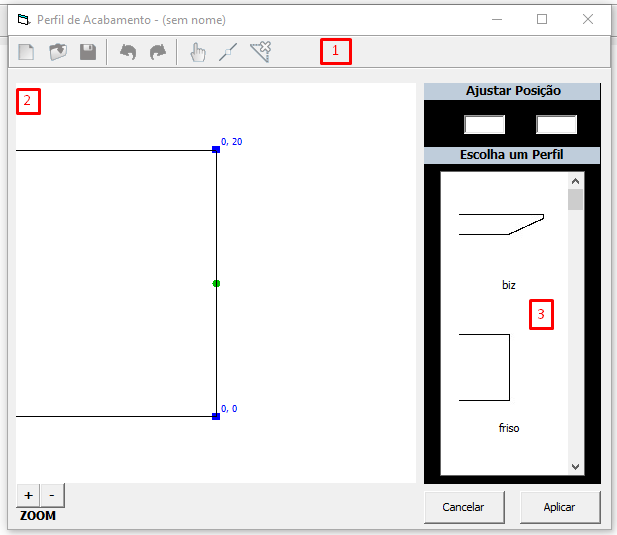

 A tela Perfil de Acabamento é separada em três partes que serão explicados seguindo a numeração demarcadas nos na imagem abaixo:

1. Menu Superior

O menu superior temos a grande maioria das ações da tela, segue abaixo a imagem do menu superior:

 Funcionalidades:

1. Retorna o perfil para  forma original
2. Abre um arquivo perfil já criado
3. Salva o perfil e o adiciona lista de perfis disponíveis.
4. Volta um estado anterior
5. Avança um estado
6. Seleciona ponto
7. Cria ponto
8. Apaga ponto

2 - Desenho Perfil:

O desenho é a forma do perfil  a ser aplicado na geometria, esse componente pode ser alterado tanto pelo mouse ao selecionar um ponto quanto pelo campo Ajustar Posição.

O funcionamento é idêntico a tela de geometria onde:

• Ponto de Reta: Ponto azul que defini a união entre duas arestas.
• Ponto de Curva: Ponto verde localizado no centro de uma aresta.

3 - Menu Lateral Direito

No menu lateral direito possuimos duas funcionalidades Ajustar Posição e Escolha um Perfil

• Ajustar Ponto: Como o nome sugere podemos alterar a posição de um ponto selecionado assim podemos dar formas diferentes para o perfil.
• Escolha um Perfil: por padrão o VDMax possui alguns perfis prontos e caso queria utiliza-los basta selecionar um item da lista e clicar em Aplicar.

Desenhando Perfil:

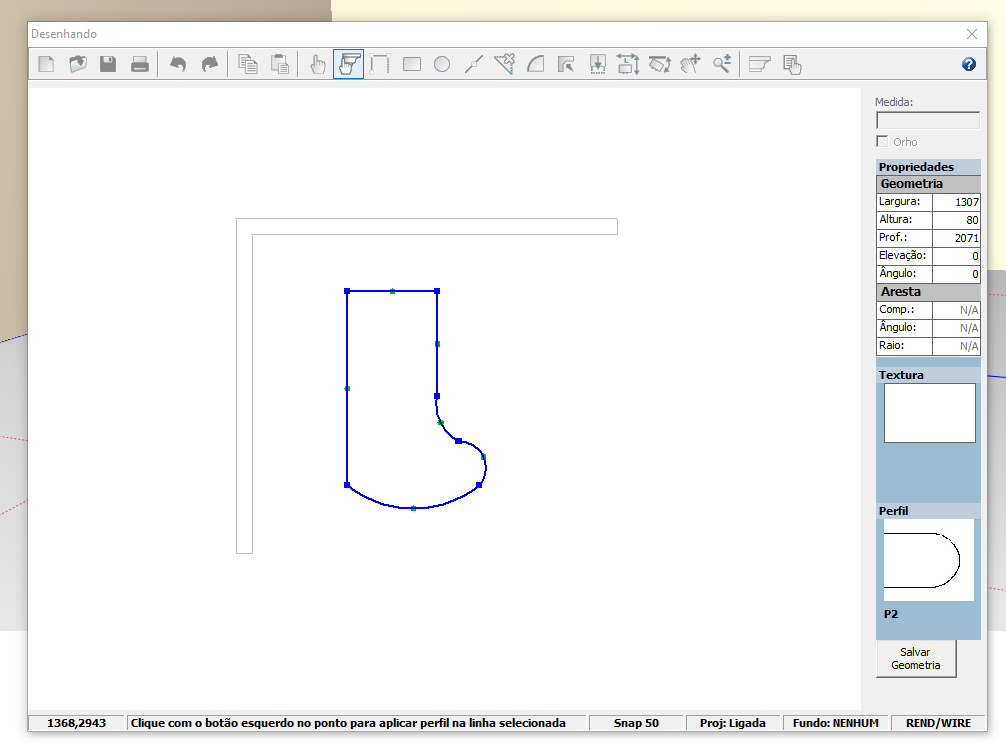

Para demonstrar a criação de um novo pefil, criamos a seguinte geometria ilustrada na imagem abaixo:

Após acessar a tela Perfil de Acabamento clique no botão selecionar () e sem seguida sobre o ponto de arco do perfil(ponto verde). Desloque este ponto para direita com o mouse a fim de formar um semicírculo e que em aplicar como mostra a figura a seguir:

Algumas mensagens são exibidas, a primeira seria em relação quais linhas podemos aplicar o perfil, para nosso exemplo vamos incluir em todas as linhas então basta clicar em Sim:

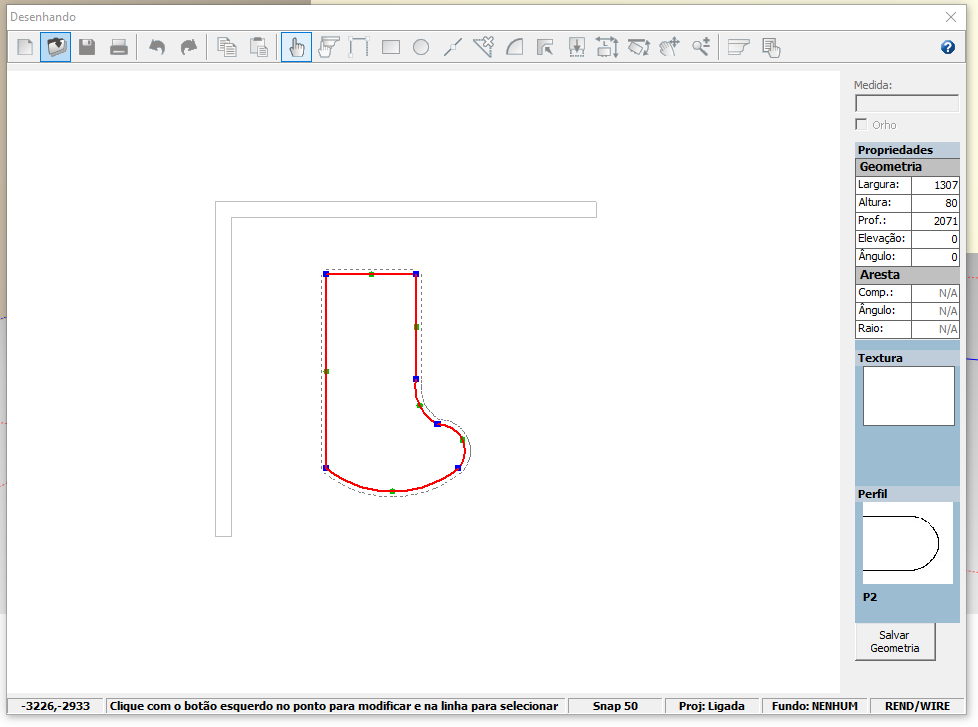

É possível escolher em quais linhas serão aplicadas o perfil, basta clicar no ícone() e logo em seguida na linha que gostaria de aplicar, após aplicar o perfil sobre a geometria as linhas ficarão vermelhas mostrando em quais linhas serão aplicadas o perfil, como mostra a imagem abaixo:

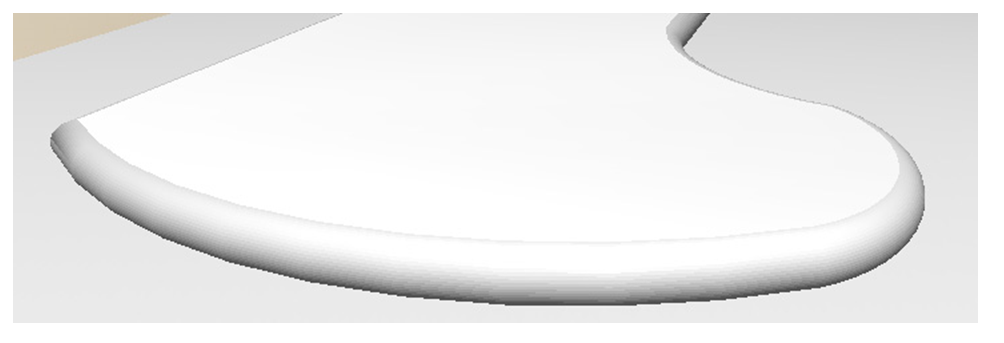

Por fim como queremos aplicar em todas as linhas basta clicar em Salvar Geometria, onde teremos o seguinte resultado:
